VisualApplets
Operator Reference

VAF_GRAY = FL_NONE

VAF_COLOR = FL_RGB

(若Color Format 為 VAF_GRAY，則 Color Flavor 為 FL_NONE；若Color Format 為 VAF_COLOR，則 Color Flavor 為 FL_RGB。)

該 CameraID 參數用於向攝影機操作者的韌體定義 CXP 主站埠 ID， 以便進行自動 CXP 拓撲發現（攝影機至小程式以及 小程式至攝影機）。

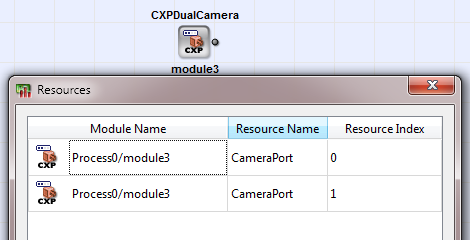

透過此參數，您可 直接在此操作員中指定 ID。不過，我們建議您在 「資源」對話方塊中指定該操作員的資源。（要開啟「資源」 對話方塊，只需選取相機操作員，然後從「設計」選單中選擇 「資源」選單項目即可。） CameraID 參數將根據 「資源」對話方塊中的參數，自動更新為正確的主埠。以下範例 使用一台單鏡頭攝影機和一台雙鏡頭攝影機：

module3（單鏡頭）的 CameraID（CXP 主埠 ID） 為 2。module5（雙鏡頭）的 CameraID（CXP 主埠 ID） 為 1。

雙鏡頭相機需要 2 個 CXP 相機 連接埠。（四鏡頭相機則需要 4 個連接埠。）僅主連接埠會反映在 操作員的 CameraID 參數中。

當您定義的 CameraPort 資源數量超過上限（上限為 4）時，例如當您實例化 5 個 個「CXPSingleCamera」操作員時，最後一個請求 CameraPort 資源的攝影機操作員（此時所有四個可用資源均已被佔用），會將其 CameraID 設定為 -1。在此情況下，設計規則檢查會回報錯誤。

參數 CameraID 位於 {-1,0,1,2,3} 範圍內。

一個唯讀參數，用於指定 輸出鏈路 O 的最低並行度，該並行度仍能傳輸 相機的最大頻寬，且不會造成資料遺失。最低並行度將 自動計算。

該數值取決於 您在FormatMode 參數中選取的像素格式。

若將參數 FormatMode定義為動態 參數（請參閱下文對參數FormatMode 的說明），系統將計算可能發生的最小並行度。

最低程度的並行化可能會導致 產生虛擬像素，因為運算子可能會將並行化 轉換兩次，並在此過程中加入虛擬值。由於這些虛擬像素的存在， 預期輸出影像的寬度為：

該 Status 參數是一個執行時期的唯讀參數，用以反映 攝影機操作員的當前狀態。位元[0] 表示偵測到 CXP 流封包遺失。 位元[1] 表示 CXP 資料流封包中偵測到單位元組錯誤。位元[2] 表示 CXP 資料流封包中偵測到多位元組錯誤。位元[3..6] 保留。 此參數在未來版本中可能會有所變更。

在此處，您可以選擇要接收哪種 像素格式（依據 CXP 規格定義）。您在此處 選取的值，將決定在參數 FormatMode 中可選用的像素格式。因此，此 參數的設定會直接影響參數FormatMode。 請參閱下方關於參數FormatMode 的說明。

此參數提供所有屬於您在 「FormatType」參數中選定的格式類型的 像素格式 （依 CXP 規格定義）。

您在此處可選取的像素格式 取決於參數FormatType 的設定。 因此，您所能選用的始終僅限於預設值範圍內的選項。

若要取得另一組像素格式， 請變更FormatType 參數的設定。請參閱 上文有關FormatType參數的說明。

具體而言， 參數FormatType的以下設定，會在參數FormatMode 中提供以下 像素格式：

FormatType == GRAY: {Mono8, Mono10, Mono12, Mono14, Mono16, BayerGR8, BayerGR10, BayerGR12, BayerGR14, BayerGR16, BayerRG8, BayerRG10, BayerRG12, BayerRG14, BayerRG16, BayerGB8, BayerGB10, BayerGB12, BayerGB14, BayerGB16, BayerBG8, BayerBG10, BayerBG12, BayerBG14, BayerBG16}

FormatType == RGB: {RGB8, RGB10, RGB12, RGB14, RGB16}

FormatType == RGBA: {RGBA8, RGBA10, RGBA12, RGBA14, RGBA16}

FormatType == RAW: {Raw} Pixel format Raw has a fix bit width of 32Bit. The data are interpreted as received.

您可以決定是否要將此 參數設為動態參數或靜態參數。請在「參數 類型」欄位中進行選擇：

透過參數 TxTriggerPacketMode，您可以提升 連接影像擷取卡與攝影機的 CXP 纜線的 頻寬。此 頻寬的提升，是透過對攝影機觸發 訊號的解讀進行微幅調整而實現的。

請注意，此功能僅可 與支援此功能的特定相機搭配使用。如需詳細資訊，請 聯絡您當地的經銷商或Basler 技術支援部門。

參數 TxTriggerPacketMode可取兩種值 (CxpStandard、RisingEdgeOnly)：

該 TxTriggerEventCount 參數表示已傳送至攝影機的 觸發邊緣事件的數量。

該 TxTriggerAcknowledgementCount 參數表示 攝影機所傳送的觸發確認封包（作為對先前傳送的 觸發邊沿封包的回應）中有多少已由影像擷取卡接收。

若操作員偵測到 TriggerI 埠上兩個觸發邊沿之間的距離 違反了最低邊沿頻率，則由相機 操作員將此參數設定為 1。在所有 microEnable 5 平台上， 最低邊沿頻率為 550 ns（奈秒）。 該參數會保留其 數值，直到被讀取為止。讀取後，該參數會更新數值。 頻率控制會持續運行，且不受該參數 讀取狀態的影響。
